单片机类书稿常见编校差错分析
发布时间:2025-02-21

下面结合笔者加工的几本单片机方面的书稿,谈谈这类书稿中的常见编校差错:



名词术语问题


01

51单片机/51系列单片机/MSC-51系列单片机/8051单片机/MCS-51系列单片机,含义一样吗?书稿中混用该怎么处理?

MCS-51系列有很多单片机,早期的是8051,后面的都是在8051的基础上延伸而来的,比如说80C51,它们同属于MCS-51系列,简称51系列。8051和80C51在外观、引脚上都一致且兼容,只是80C51比8051功耗稍低。为了统一起见,可统一为51系列单片机。(上述观点总结了多位作者对相关问题的处理意见。)需要特别说明的是,8031、89C52、AT89C52单片机虽然没有51二字,但是也属于51系列单片机,AT表示是Atmel公司的产品。

02

I/O端口、I/O接口含义一样吗?

不一样。连接外围设备与CPU的转换电路称为I/O接口,可以有多种形式,可以是单独的芯片,也可以是门电路,对于PC可以使用一些电路板作为I/O接口。I/O接口中有一些寄存器或缓冲器,可以通过地址访问,称为I/O端口。在具体加工中,不宜将二者统一,如有疑问,需要作者自行核实其中的用法是否准确。

03

片上系统SOC→单片系统(SoC)。


依据“术语在线”。

04

UART(通用异步接收/发送器)→UART(通用异步接收发送设备)。

05

超级低功耗MCU→超低功耗MCU。


依据STMCU中文官网。



图稿问题

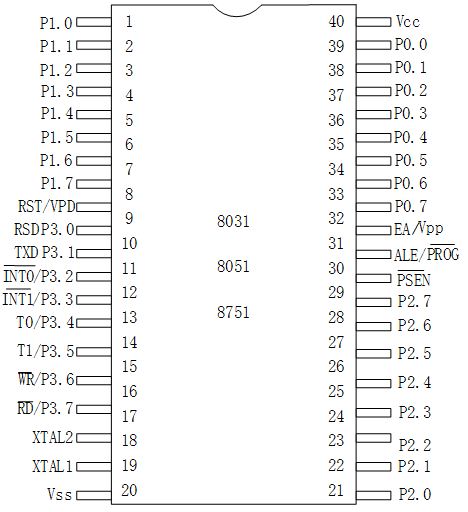

(1)引脚图画法规范吗?



答:不规范。主要有两点:第一


这个引脚的符号应为正方形;第二

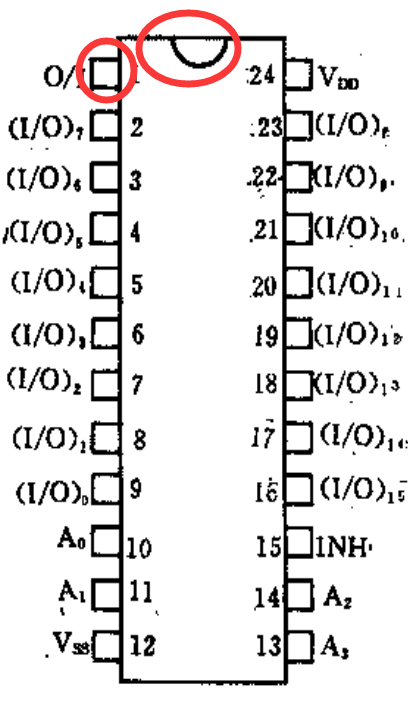

上面缺少横线。依据SJ 50597.27—1994《半导体集成电路.JC4067型CMOS16选1模拟开关详细规范》(SJ表示电子行业规范。电子工业部前身是第四机械工业部,SJ是“四机”的汉语拼音首字母)中芯片引脚的画法:


引出端用的是正方形而不是长方形,也不用横线引出。

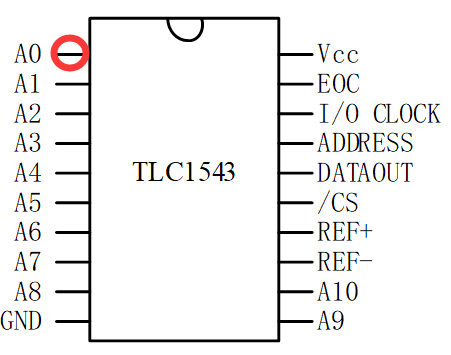

(引出线不规范)

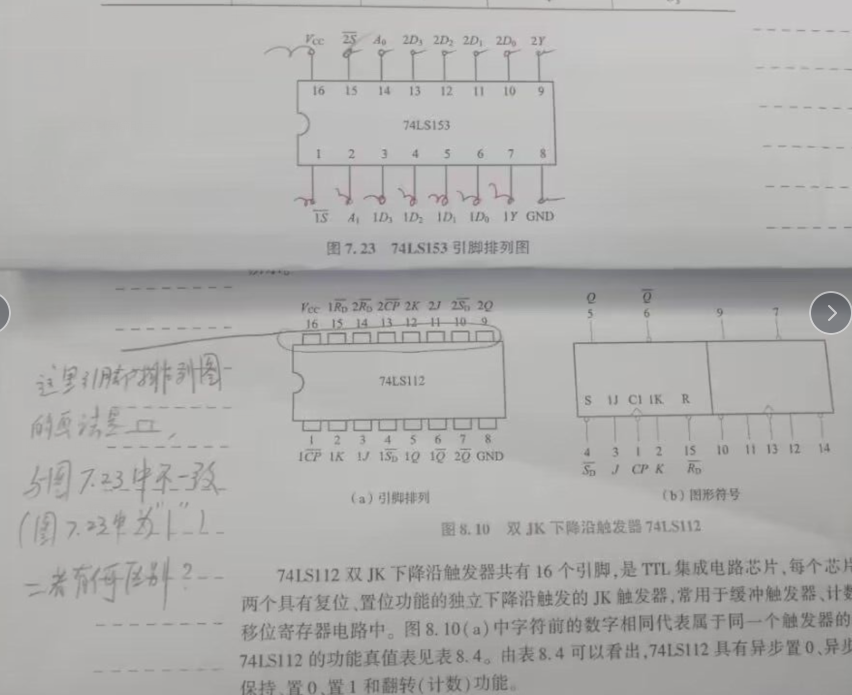

引出线为直线的一般称为“逻辑符号”或“引脚示意图”。之前加工的一本“数字电子技术”方面的稿子,里面也有类似问题:

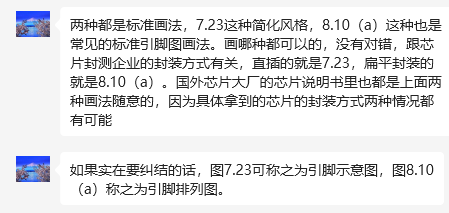

作者回复:


作者回复不能作为标准规范,但是可以作为前后统一的原则,同类图稿的样式前后应该统一。

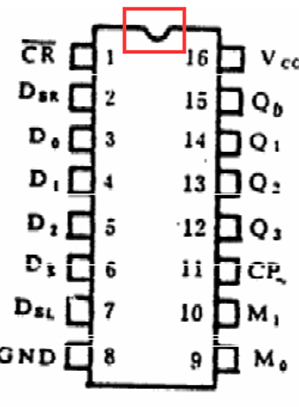

另外,参考 SJ 20160—1992《半导体集成电路JT54S194和JT54S195型S—TTL 移位寄存器详细规范》中引脚图的画法:


上半部分用的就是半圆,并未加横线。

所以,


这种形式在具体加工中统一即可。


(2)在单片机书稿中还会出现大量的仿真图。仿真图中的符号与国家标准符号不符,也不宜直接改为标准符号,可在第一次出现仿真图的位置加注说明“仿真图中涉及的电路图形符号与国家标准符号不符,二者对照关系参见附录A。”这里附录A(这里序号根据书稿具体情况而定,也可能是附录B、附录C等)是需要编辑自行根据书稿涉及的符号整理的内容。具体样式可参考如下(国家标准的画法均源自GB/T 4728.1~13):


名称

国家标准的画法

软件中的画法

发光二极管


二极管


极性电容器


晶振


电感器


带磁芯的电感器


按钮开关


晶体管


电动机


蓄电池


扬声器


或非门


与门


或门



 以上所列符号是单片机书稿仿真图中常见的对照关系。其中


空心的是正极,斜线填充的是负极。极性电容器别名“电解电容器”。


(3)单片机书稿中除了一般电路原理图、电路仿真图,出现最多的就是程序流程图。这类图稿的加工需要重点关注其中流程框的外形及框内的文字(看校样的时候要重点关注,排版人员可能录入错误)。举例说明如下:

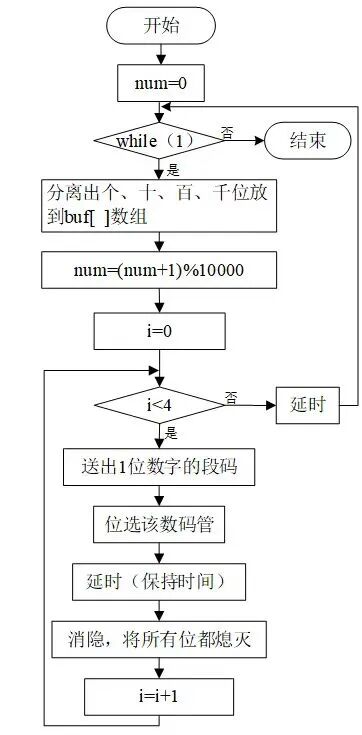

实例1:


图中红框部分的流程图有问题。这里有两个分支,但是没有判断条件(何时结束,何时返回),故这里有问题。而且判断的外框应为菱形(具体外框形状的规定可参考标准GB 1526—1989《信息处理 数据流程图、程序流程图、系统流程图、程序网络图和系统资源图的文件编制符号及约定》)。类似这种问题,编辑是不好修改的,需要返给作者修改,修改后的图稿如下:

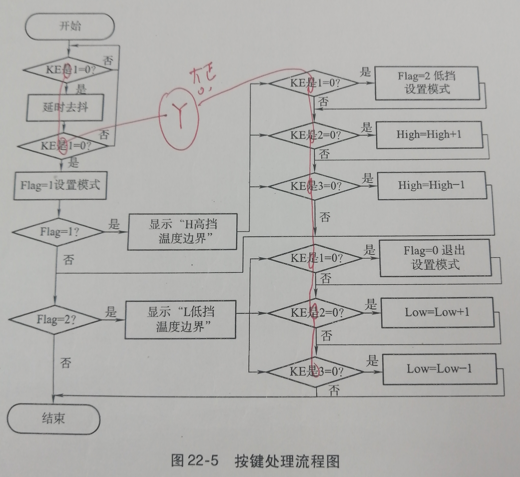

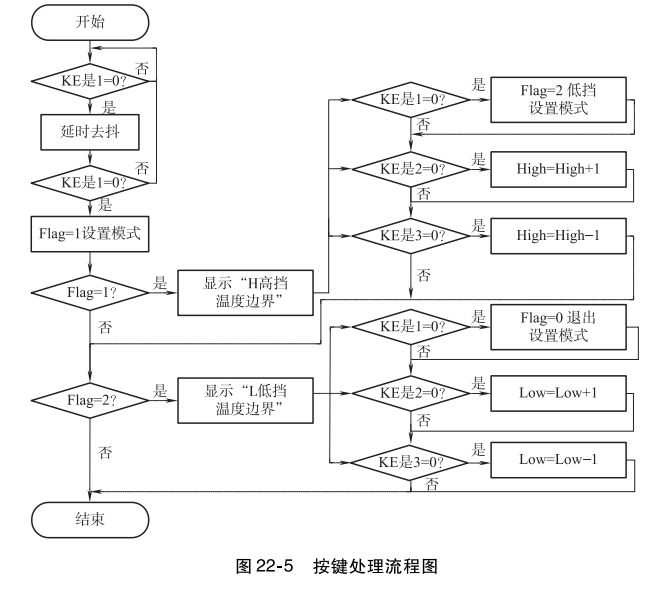

实例2:


这个是在审读校样中发现的问题。其中


加框部分疑似有误,核查原稿为


这里出现错误的原因就是,一校样将图中判断条件的英文Y改为是,N改为否(校样中并未标注KEY中的Y,也没有标注统一替换),估计排版人员理解错误,将KEY中的Y也改为了“是”,校对也没有发现校样中的错误。实际稿中情况如下:



文字符号问题


01

VCC/VCC/Vcc/VCC应该用哪个?

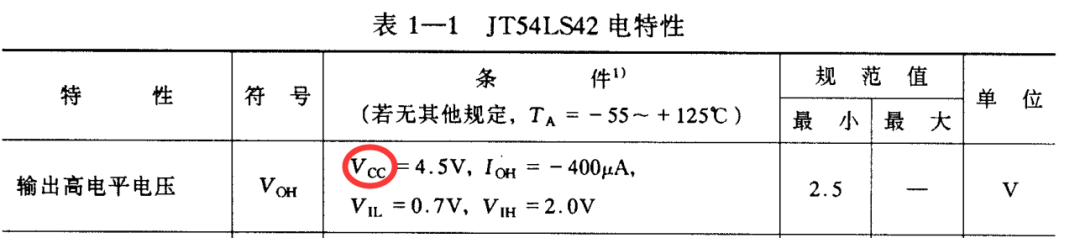

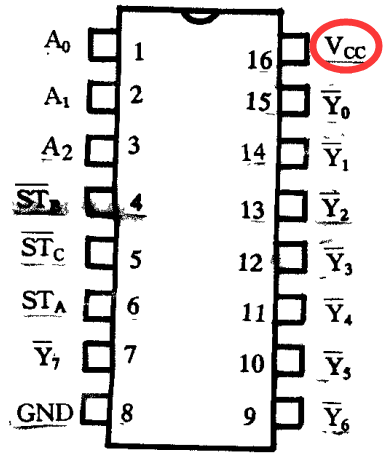

在一般的文字叙述及电路原理图中用VCC(字母V大写斜体,CC大写正体作为V的下角标);在芯片引脚图中用VCC(字母V大写正体,CC大写正体作为V的下角标),需要说明的是CC一定是大写,没有小写的情况。这里依据的是SJ 20285—1993《半导体集成电路JT54LS42、JT54LS138和JT54LS139型LS-TTL译码器详细规范》。该标准中的用法如下:


02

数字信号输入线D0/D0/D0哪个规范?数字是平排还是排下角标?

应改为D0。依据GB/T 3431.2—1986《半导体集成电路文字符号 引出端功能符号》:


03

芯片引脚中1Y1的写法规范吗?

不规范。应改为1Y1 。依据GB/T 3431.2—1986《半导体集成电路文字符号 引出端功能符号》



代码中的问题


代码是单片机书稿中必不可少的内容。针对这部分内容举几个真实稿件中发现的问题:


(1)

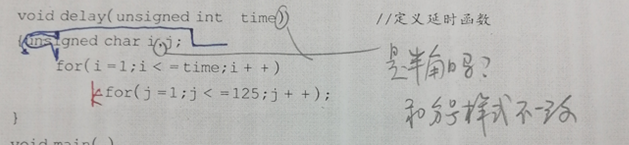

经过与排版人员的沟通,确认了第一行的括号是半角的,第三行的括号是全角的;逗号不是半角,应该改为如下样式:



单片机的书稿一般是方正软件排版,之前有的编辑说过,方正排版标点不区分全半角,那这个程序怎么还有这个问题?经过与排版人员的沟通,方正排版的英文和程序体区分全半角,其他包括数学公式等不区分全半角。


(2)

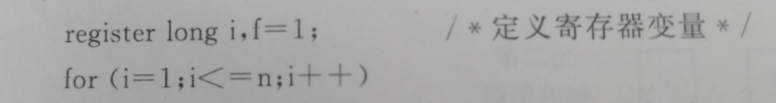

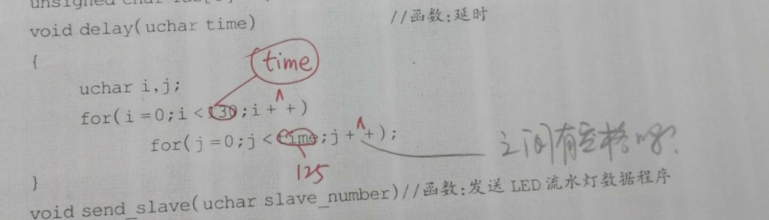

作者在校样中提出++之间距离过大不应有空格。这个与排版人员沟通,确认是软件排版的原因,现在稿子中++之间没有加空格,是排版后自身的空距。

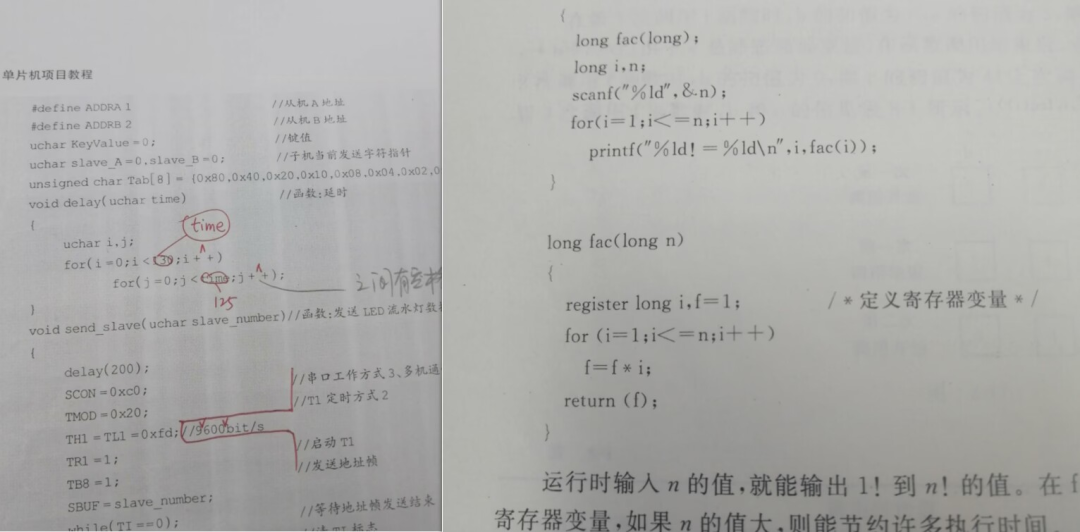

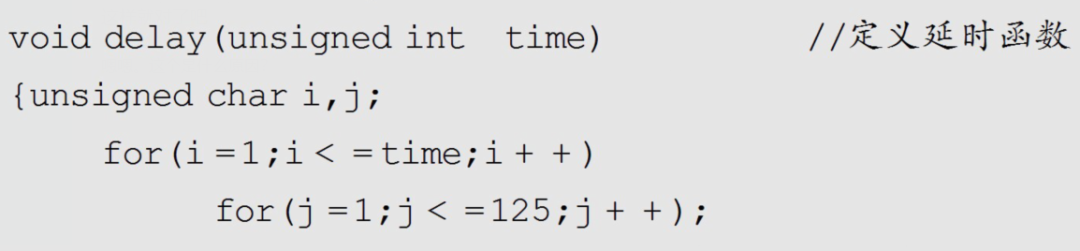

基于这个问题,笔者参考了其他已出版书里面代码部分:


其加号距离很近,和现在校样中不一致。这个也咨询了排版人员,排版人员回复:


这两个出来的效果不同有两个原因:第一,左边是方正的NPS,右边是方正的S10;第二,字体不一样。



其   他


(1) 芯片型号STM32 F207ZET6→STM32F207ZET6(字母均大写)

(2) 芯片型号 STM32 F2→STM32F2(字符之间不留空)

(3) ISO 7816接口→ISO7816接口(数字与字母之间不加空)

(4) ARMCortex-M微控制器→ARM Cortex-M微控制器(Cortex是ARM公司一个系列处理器的名称,并列提及时之间应加空)

(5) ARM Cortex M3内核→ARM Cortex-M3内核

(6) 单片机书稿中常见的表述不一致的问题(类似表述未查到相关规范要求,一本书中统一为好):

①IIC、I2C、I2C前后写法不一致,可统一为I2C。

②P1端口/P1口前后表述不一致,可统一为P1口。

③第1脚/第1引脚前后表述不一致,可统一为第1引脚。

④外部中断0/外部中断INT0/外中断0前后表述不一致,可统一为外部中断0。

⑤中断优先级寄存器IP/中断优先级控制寄存器IP前后表述不一致。

⑥中断允许寄存器IE/中断允许控制寄存器IE前后表述不一致。

(7)歩距角→步距角

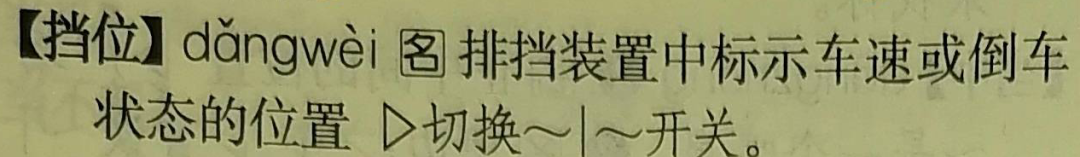

(8)档位→挡位[依据《现代汉语规范词典》(第4版)]



作者 | 绳超 中国铁道出版社有限公司

初审 | 夏国强

复审 | 邢自兴

 终审 | 赵玉山
